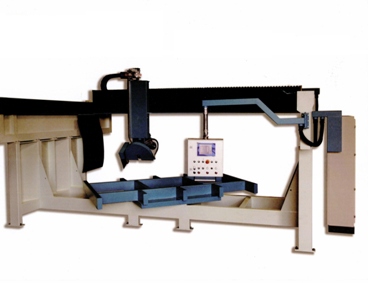

FRESA A PONTE

Serie FP special one 650 Monoblocco

Fresa automatica per taglio di lastre e masselli in marmo, pietre e graniti adatta a laboratori artigianali ed industriali. Soddisfa le esigenze di piccole e grandi serie di lavori, può lavorare manualmente o in ciclo automatico. Questo sistema di costruzione monoblocco permette di assemblare e realizzare la macchina completa sia per il trasporto che per il posizionamento per la messa in produzione senza fondazioni.

BANCO: il banco è applicato direttamente sulla struttura, la rotazione è automatica, i gradi sono visibili su touch screen e il bloccaggio è pneumatico.
STRUTTURA: sulla struttura principale le 2 travi laterali sono fissate con bulloni permettendo di avere la possibilità di costruire la macchina con corsa di lavoro +/- lunga, all’interno di queste travi sono fissate le guide in acciaio per lo scorrimento dei carrelli a ricircolo e le cremagliere per il movimento della trave porta gruppo del taglio.
TRAVE PORTA GRUPPO DI TAGLIO ASSE Y: Alle due estremità della trave sono fissati i carrelli a ricircolo che scorrono sulle guide delle travi laterali, il movimento avanti indietro è dato da pignoni comandati da motoriduttore vettoriale. Sulla trave porta gruppo di taglio sono fissate due guide in acciaio temperato dove scorrono i carrelli a ricircolo e la cremagliera per il movimento del gruppo di taglio.
GRUPPO PORTA MOTORE DI TAGLIO ASSE X: su questo sono fissati i carrelli a ricircolo per lo scorrimento e il movimento è dato da motoriduttore vettoriale. Sempre sul gruppo sono fissate boccole in bronzo per lo scorrimento delle 2 aste cromate per la salita e discesa del motore di taglio, asse Z, il movimento salita e discesa è dato da vite a ricircolo con motoriduttore vettoriale auto frenante.
GRUPPO MOTORE DI TAGLIO: il motore di taglio è regolabile per i tagli inclinati con bloccaggio e sbloccaggio manuale e la rotazione è data da riduttore con movimento manuale a volantino.
QUADRO ELETTRICO GENERALE: con tutta l’apparecchiatura elettrica ed elettronica per il funzionamento è riportata lateralmente alla struttura della macchina, i comandi e i controlli sono applicati nel leggio sospeso e orientabile per dare la possibilità all’operatore di controllare e dare nello stesso tempo i comandi alla macchina.

Tutte le parti in movimento sono protette da soffietti para polvere/acqua e la lubrificazione delle parti in movimento è centralizzata con comando manuale a pompa. La macchina viene completamente sabbiata con trattamento di verniciatura con fondo epossidico e vernice poliuretanica.



CARATTERISTICHE TECNICHE

• Tavola rotante O/360° con comando manuale o automatico con bloccaggio pneumatico.
• Dimensioni tavola 3000x2000 mm
• Corsa asse X mm.3200
• Corsa asse Y mm 3000
• Corsa asse Z mm 500
• Testa inclinabile manuale 0/45°
• Diam.disco 625/850 mm con foro 60mm e flangia di bloccaggio 215mm
• Potenza motore taglio HP 30 rpm 1450 1’ gestito da inverter
• Motore asse X HP3 autofrenante gestito da inverter
• Velocità asse X – 0/15 mt. al 1’
• Motore asse Z HP3 autofrenante gestito da inverter
• Velocità asse Z da O/1,6 mt. al 1’
• Motore asse Y HP1 gestito da inverter
• Velocità asse Y da O a 10 mt. al 1’
• Consumo acqua: 50 lt. al 1’
• Assessori: laser – barriere di sicurezza
• Multiprogramm. Programmatore per consentire le seguenti lavorazioni:
lavorazione manuale di marmo, granito e pietra
lavorazione automatica di marmo, granito e pietra
• Posizionatore di quota variabile.
• Programmatore per eseguire la sagomatura lineare e spatolatura
